Viele Menschen fragen sich, wie sie ihre PV-Module am besten verbinden sollen. Solarmodule parallel schalten erhöht die Stromstärke, während die Arbeitsspannung gleich bleibt. In diesem Beitrag erfährst du, wann Parallelschalten sinnvoll ist und wie es im Vergleich zur Reihenschaltung funktioniert.
Finde heraus, ob diese Lösung zu deiner Anlage passt.
💡 Zusammenfassung
- Parallele Schaltungen erhöhen die Stromstärke der Solarmodule, während die Spannung gleich bleibt. Das ist besonders für kleine Anlagen wie Balkonkraftwerke sinnvoll.
- Bei teilweiser Verschattung liefern parallel geschaltete Module mehr Strom als in Reihe geschaltete. Das verhindert große Leistungsverluste.
- Die parallele Verbindung erfordert dickere Kabel und sorgt für höhere Installationskosten. Sie kann auch Rückströme und Fehler anfälliger machen.
- Es ist wichtig, nur Module mit gleicher Spannung zu verbinden. Unterschiedliche Leistungen können die Effizienz verringern und Module beschädigen.
- Hybridverdrahtung (Serie plus Parallel) verbindet beide Vorteile. Sie eignet sich für komplexe Solaranlagen mit wechselnden Lichtverhältnissen.
und sparen Sie bis zu 30%.
- Schnell in 2 Minuten Anfrage stellen.
- Erhalte bis zu 4 Angebote von Fachbetrieben in deiner Region.
- Übernahme von Förderanträgen für maximale Zuschüsse.
- Kostenlos & Unverbindlich inkl. Beratung.
Definition der parallelen Verbindung von PV-Modulen
Bei einer parallelen Verbindung von Solarmodulen schließen Sie die Plus- und Minuspole der einzelnen Module jeweils zusammen. Diese Schaltung erhöht die Stromstärke, während die Batteriespannung gleich bleibt.

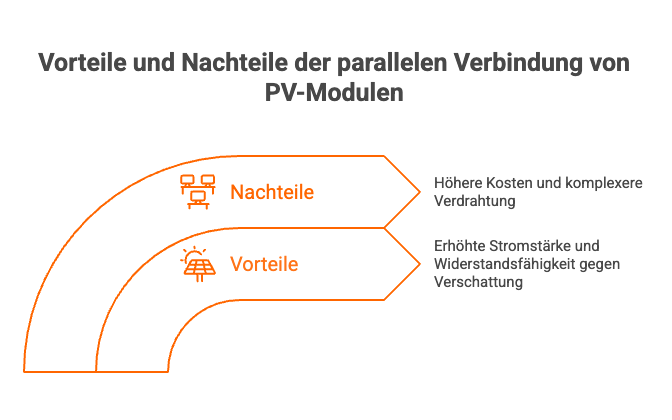

Vorteile der parallelen Verbindung von PV-Modulen
Reduzierter Leistungsverlust bei teilweiser Verschattung ist ein großer Vorteil. In parallel geschalteten Solarmodulen liefern die Module auch dann Strom, wenn eines im Schatten liegt.
Die Stromstärke steigt dadurch; das sorgt für bessere Energieproduktion. Ein Balkonkraftwerk profitiert davon, vor allem bei wechselndem Sonnenlicht auf dem Balkon.
Das Risiko von Hot-Spots verringert sich, da die Module unabhängiger voneinander arbeiten. Solarmodule mit unterschiedlichen Stromstärken lassen sich einfach verbinden. Defekte Module erkennt man schneller und kann sie leichter austauschen.
Die parallele Verbindung eignet sich gut, um die Batteriespannung niedrig zu halten und den maximum power point effizient zu nutzen.
Durch die parallele Verschaltung bleiben einzelne Module bei Verschattung leistungsfähig.
Nachteile der parallelen Verbindung von PV-Modulen
Die parallele Verbindung von PV-Modulen hat einige Nachteile. Sie erfordert dickere elektrische Kabel, um die höheren Stromstärken zu handhaben. Dies führt zu höheren Material- und Installationskosten.
Die Verdrahtung wird komplexer und kann mehr Zeit in Anspruch nehmen. Zudem gibt es potenzielle Probleme mit Wechselrichtern. Eine niedrigere Systemspannung kann die Effizienz mindern.
Ein weiteres Problem ist die erhöhte Anfälligkeit für Fehler. Mehr Verbindungen bedeuten größere Risiken für Störungen. Rückströme können ebenfalls auftreten, was zusätzlichen Widerstand erzeugt.
Diese Faktoren machen die parallele Verbindung weniger attraktiv für viele Nutzer, besonders in Balkonkraftwerken.
Unterschiede zwischen parallelen und seriellen Verbindungen
Wenn Sie Solarmodule parallel schalten, bieten eine höhere Stromstärke, während serielle Verbindungen die Eingangsspannung erhöhen. Diese Unterschiede beeinflussen die Gesamtleistung des Systems entscheidend.
Empfehlung für Balkonkraftwerke
Balkonkraftwerke profitieren von der parallelen Verbindung von Solarmodulen. Diese Methode erhöht die Effizienz, besonders bei teilweise verschatteten Bedingungen. Durch die parallele Verkabelung fließt die Stromstärke gleichmäßiger.
Das sorgt dafür, dass auch ein verschattetes Modul die Produktion nicht stark beeinflusst.
Daher ist es sinnvoll, Solarmodule in Reihe zu schalten, wenn man eine einheitliche Eingangsspannung möchte. In vielen Fällen ist die parallele Verbindung die bessere Wahl für kleinere Anlagen wie Balkonkraftwerke.
Nutzer erzielen so eine höhere Gesamtleistung, auch bei unterschiedlichen Lichtverhältnissen.
Erklärung, wie Solarzellen parallel verbunden werden
Um Solarzellen parallel zu verbinden, benötigen Sie Kabel und Anschlussstecker. Verbinden Sie die positiven Anschlüsse beider Module miteinander. Dann schließen Sie die negativen Anschlüsse ebenfalls an.
Bei unterschiedlichen Modulen sollten Sie auf die Leistung achten. Eine falsche Verbindung kann zu Rückströmen führen. Informieren Sie sich weiter über die genauen Schritte und Techniken, um das Beste aus Ihren PV-Modulen herauszuholen!
📋 Verbindung von zwei identischen Solarmodulen in Parallel
Die Verbindung von zwei identischen Solarmodulen in Parallel ist einfach und effizient. Dies ermöglicht es, die Stromstärke zu erhöhen, ohne die Spannung zu verändern.
- Beide Solarmodule müssen die gleiche Spannung und Leistung haben. Nur so funktioniert die Verbindung reibungslos.
- Verwenden Sie einen Y-Adapter für eine saubere Verbindung. Dieser Adapter erleichtert den Installationsprozess erheblich.
- Der Y-Adapter erhöht auch die elektrische Sicherheit der Installation. Sicherheitsaspekte sind bei der Installation wichtig.
- Die erhöhte Stromstärke verbessert die Energiegewinnung insgesamt. Nutzen Sie diesen Vorteil optimal aus.
- Rückströme können durch parallele Verbindungen minimiert werden, wenn man sorgfältig arbeitet. Dies schützt Ihre Module vor Schäden.
- Ein gut verbundenes System erhöht die Lebensdauer Ihrer Solarzellen deutlich. Achten Sie darauf, alles richtig zu verkabeln.
Diese Schritte gewährleisten eine effiziente Verbindung und maximale Leistung Ihrer Solarmodule in einer parallelen Konfiguration.
📋 Verbindung von zwei unterschiedlichen Solarmodulen in Parallel
Die Verbindung von zwei unterschiedlichen Solarmodulen in Parallel kann sinnvoll sein, wenn einige Bedingungen erfüllt sind. Die Spannung muss gleich sein; die Leistung darf jedoch variieren.
- Unterschiedliche Leistungen beeinträchtigen die Effizienz. Ein Modul mit höherer Leistung liefert mehr Strom, während das schwächere Modul weniger beiträgt.
- Hohe Rückströme können auftreten. Diese Rückströme belasten das weniger leistungsstarke Modul und könnten dessen Lebensdauer verkürzen.
- Ein Beispiel ist die Kombination zweier 6V-Module in Serie mit einem 12V-Modul. Diese Methode senkt jedoch die Gesamteffizienz des Systems.
- Der Einsatz unterschiedlicher Module erhöht den Aufwand für deren Optimierung. Nutzer müssen sicherstellen, dass alle Module gut zusammenarbeiten.
- Eine parallele Verbindung ist nur ratsam, wenn die Spannung identisch ist. Andernfalls kann es zu Problemen kommen, die den Betrieb stören.
Der Fokus auf eine passende Konfiguration bleibt entscheidend für den Erfolg einer Solaranlage.
Können Module sowohl in Serie als auch in Parallel verbunden werden?
Solarmodule können sowohl in Serie als auch parallel verbunden werden. Diese Methode nennt man Hybridverdrahtung. Sie kombiniert die Vorteile beider Techniken. Durch die Serienverbindung erreichen die Module höhere Spannungen.
Parallelschaltungen erhöhen hingegen die Stromstärken.
Hybridverdrahtung ist besonders nützlich in komplexen Solarsystemen. Sie bewältigt variierende Lichtverhältnisse und Verschattung besser. Bei der Planung ist es wichtig, auf Sicherheit und Leistung zu achten.
Nutzer profitieren von flexibleren Verbindungsmöglichkeiten, um ihren Strombedarf optimal zu decken.
Fazit: Solarmodule parallel schalten
Parallele Verbindungen von Solarmodulen bringen deutliche Vorteile. Bei teilweiser Beschattung sinken die Leistungsverluste. Eine höhere Stromstärke erhöht die Energieproduktion und macht defekte Module leichter erkennbar.
Dickere Kabel sowie höhere Material- und Installationskosten können jedoch Nachteile darstellen. Außerdem können Probleme mit Wechselrichtern auftreten.
Serielle Verbindungen sind ideal bei gleichmäßiger Sonneneinstrahlung. In Schattensituationen zeigen Parallelschaltungen ihre Stärken. Hybridverkabelungen kombinieren die Vorteile beider Systeme.
Diese Option bietet Flexibilität für komplexe Photovoltaik-Systeme und verbessert die Gesamtleistung der Anlagen.
📊 Unser Amortisationsrechner
Unser Amortisationsrechner für PV-Anlagen ist ein unverzichtbares Tool, um die finanziellen Vorteile Ihrer Investition klar und verständlich zu sehen. Probieren Sie es aus und erfahren Sie, wie schnell sich Ihre PV-Anlage amortisieren kann.
Häufig gestellte Fragen
Parallelschaltungen sind besonders sinnvoll bei Anlagen, die teilweise verschattet sind, wie etwa Balkonkraftwerke. Sie sorgen dafür, dass auch verschattete Module weiterhin Strom liefern, was Leistungsverluste minimiert.
Parallele Verbindungen erhöhen die Stromstärke, verbessern die Energieproduktion bei wechselnden Lichtverhältnissen und ermöglichen den Betrieb einzelner Module trotz Teilverschattung. Sie machen defekte Module schneller erkennbar und erleichtern deren Austausch.
Sie erfordert dickere Kabel und kann höhere Installationskosten verursachen. Zudem besteht ein höheres Risiko für Rückströme und elektrische Fehler, insbesondere bei unsachgemäßer Installation.
Nur wenn sie die gleiche Spannung aufweisen. Unterschiedliche Leistungen sind möglich, können aber die Effizienz senken und schwächere Module belasten, was ihre Lebensdauer verkürzen kann.
Die Hybridverdrahtung kombiniert Parallel- und Reihenschaltung. Sie wird bei komplexen Solaranlagen eingesetzt, um sowohl hohe Spannungen als auch stabile Stromstärken bei wechselndem Licht zu gewährleisten.
