Photovoltaikanlagen liefern oft nicht die maximale Energie, die sie könnten. Ein MPP-Tracker hilft dabei, die Leistung zu optimieren. Er passt die elektrische Belastung an, um den besten Betriebspunkt zu finden.
Lesen Sie weiter und erfahren Sie, wie ein MPP-Tracker Ihre Energieausbeute steigern kann.
💡 Zusammenfassung
- Ein MPP-Tracker findet den Maximum Power Point (MPP), um Solarmodule effizient zu betreiben. Er passt Strom und Spannung an wechselnde Bedingungen wie Sonne und Temperatur an.
- MPP-Tracking-Methoden wie Spannungserhöhung, Lastsprung und konstante Spannung helfen, maximale Energie zu gewinnen. Jede Methode hat spezielle Vorteile bei stabilen oder wechselhaften Lichtbedingungen.
- Bypassdioden und Schattenmanagement verbessern den Ertrag bei Teilverschattung. Funktionen wie Sweeping suchen alle 5–10 Minuten den globalen MPP neu, mit nur 0,2 % Verlust.
- Softwarelösungen wie von Solaredge optimieren Photovoltaikanlagen durch präzise Algorithmen. Hardware wie Gleichspannungswandler sorgt für konstante Anpassung des Innenwiderstands.
- Mehrere Tracker lohnen sich bei Modulen mit unterschiedlicher Ausrichtung. Firmen bieten Tools zur Planung und Optimierung von Photovoltaikanlagen für höhere Effizienz.
und sparen Sie bis zu 30%.
- Schnell in 2 Minuten Anfrage stellen.
- Erhalte bis zu 4 Angebote von Fachbetrieben in deiner Region.
- Übernahme von Förderanträgen für maximale Zuschüsse.
- Kostenlos & Unverbindlich inkl. Beratung.
Was ist ein MPP-Tracker?
Ein MPP-Tracker sorgt dafür, dass Solarmodule immer die maximale Leistung erreichen. Er findet den Maximum Power Point (MPP), also den Punkt, an dem Stromstärke und Spannung das beste Ergebnis liefern.
Die Aufgabe eines MPP-Trackers ist es, den Lastwiderstand zu regulieren. Dadurch passt sich das System an aktuelle Bedingungen wie Sonnenlicht oder Temperatur an. In netzgekoppelten PV-Anlagen sitzen MPP-Tracker oft im Wechselrichter.
Bei isolierten Systemen sind sie im Laderegler wie PWM oder MPPT eingebaut.
Aufbau und Funktionsweise eines MPP-Trackers
Ein Maximum Power Point Tracker (MPP-Tracker) besteht aus einem Gleichspannungswandler, einer Steuereinheit und Sensoren. Die Sensoren messen Stromstärke und Spannung der Solarmodule.
Die Steuereinheit analysiert die Daten und berechnet den Maximum Power Point (MPP). Der Gleichspannungswandler passt daraufhin Strom und Spannung der Solarzellen an. So wird die Energieausbeute maximiert, selbst bei Schwankungen durch Temperatur oder Sonneneinstrahlung.
Bei starker Sonneneinstrahlung steigt die Stromstärke, aber die Spannung sinkt durch Erwärmung. Diese Änderungen werden durch den MPP-Tracker automatisch ausgeglichen.
Die Sweeping-Funktion sucht den globalen MPP alle 5 bis 10 Minuten neu. Sie dauert etwa 2 Sekunden und hält den Ertragsverlust unter 0,2 Prozent. Bypassdioden schützen vor Schäden durch Verschattung und verbessern die Effizienz der Anlage.
Solarmodule in Reihe geschaltet erzeugen höhere Spannungen. Schattenmanagement hilft, optimale Leistung auch bei teilweiser Verschattung zu sichern. Mit diesen Techniken arbeitet ein MPP-Tracker präzise und effizient.
Strom aus Photovoltaikanlagen wird so zuverlässig ins Stromnetz eingespeist.

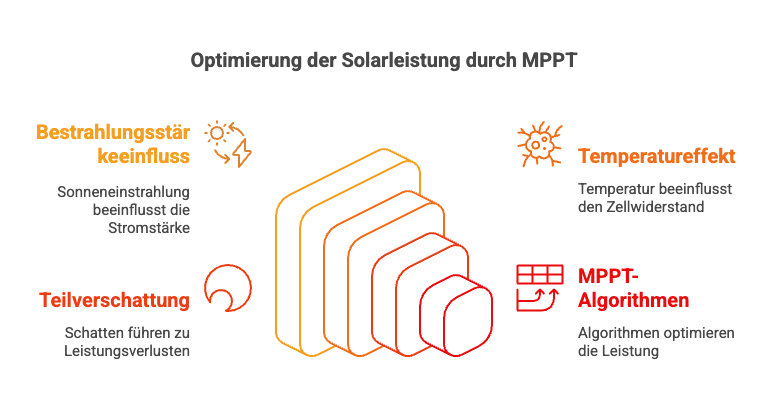

Faktoren, die den Maximum Power Point (MPP) beeinflussen
Die Bestrahlungsstärke beeinflusst die Leistung von Photovoltaik-Anlagen direkt. Hohe Sonneneinstrahlung erhöht die Stromstärke der Solarmodule. Gleichzeitig sinkt jedoch die Spannung, weil sich die Solarzellen durch die Wärme aufheizen.
Temperatur spielt eine wichtige Rolle, da sie den Innenwiderstand der Zellen verändert. Dieser Widerstand bleibt nicht konstant und wirkt sich auf den Maximum Power Point aus.
Teilverschattung führt zu Leistungsabfällen bei Solaranlagen. Die UP-Kennlinie zeigt dann lokale MPPs (rot) und den globalen MPP (grün). Ein Schattenmanagement wie die Sweeping-Funktion sucht den globalen MPP regelmäßig.
Der Prozess dauert etwa 2 Sekunden und reduziert Ertragsverluste auf unter 0,2 Prozent. Dieses Verfahren ist wichtig für Anlagen mit in Reihe geschalteten Modulen, um die Effizienz zu maximieren.
Methoden des Maximum Power Point Tracking (MPPT)
Es gibt verschiedene MPPT-Algorithmen, um die Leistung von Solarmodulen zu optimieren. Diese Methoden helfen, den Maximum Power Point unter unterschiedlichen Bedingungen zu finden.
Spannungserhöhungs-Verfahren
Das Spannungserhöhungs-Verfahren erhöht die Spannung am Solargenerator schrittweise. Die Leistung der Photovoltaikanlage wird dabei ständig gemessen. Sobald die Leistung sinkt, stoppt die Erhöhung.
So wird der Maximum Power Point (MPP) effizient gefunden. Dieses Verfahren optimiert die Leistungsanpassung von Solarmodulen. Moderne Mikrowechselrichter nutzen solche MPPT-Algorithmen, um Solarstrom zu maximieren.
Die Methode wird häufig in grid-connected Systemen eingesetzt. Sie hilft, den Peak Power Point stabil zu halten. Solaranlagen mit konstantem Strom profitieren besonders davon. Das Spannungserhöhungsverfahren ist simpel und zuverlässig.
Methode der Lastsprünge
Das Lastsprungverfahren, auch Perturb and Observe (P&O), ändert die Belastung einer Photovoltaikanlage in kleinen Schritten. Bei einem Leistungsabfall wird die Richtung der Änderung angepasst, um den Maximum Power Point (MPP) zu finden.
Diese Methode ist einfach und weit verbreitet.
Das Verfahren arbeitet effektiv bei stabilen Bedingungen, wie gleichmäßiger Sonneneinstrahlung. Es reagiert jedoch langsamer auf schnelle Änderungen, z. B. Wolkenbewegungen. Mit optimierten MPPT-Algorithmen kann die Effizienz eines Solargenerators gesteigert werden.
Kleine Schritte bringen maximale Energieausbeute.
Methode der konstanten Spannung
Die Methode der konstanten Spannung nutzt eine feste Spannung nahe dem Maximum Power Point (MPP). Diese Spannung wird durch Messungen des Solarmoduls bestimmt. Sie bleibt während des Betriebs stabil, um die Effizienz der Photovoltaikanlage zu maximieren.
Dadurch kann das System ohne komplexe Algorithmen effizient arbeiten.
Das Verfahren ist besonders nützlich bei stabilen Lichtverhältnissen. Es vereinfacht MPP-Tracking und reduziert den Aufwand für Softwarelösungen. Diese Methode eignet sich gut für grid connected Systeme und kleinere Installationen, bei denen keine hochdynamischen Anpassungen nötig sind.
- Erhalten Sie bis zu 4 Angebote von Fachbetrieben Ihrer Region.
- Lassen Sie sich unverbindlich von echten Experten beraten und sparen Sie bis zu 30%.
- Kostenloser Förder-Check
Technische Umsetzung von MPP-Trackern
Ingenieure nutzen Software- und Hardwarelösungen, um MPP-Tracker effizient zu steuern. Diese Ansätze helfen, die Leistung von Photovoltaik-Systemen zu maximieren.
Softwarelösungen
Softwarelösungen verbessern die Effizienz von Photovoltaikanlagen. Durch Schattenmanagement-Software wird die Leistung der Solarmodule optimiert. Wechselrichter nutzen integrierte Programme, um den Maximum Power Point (MPP) regelmäßig zu suchen und anzupassen.
Diese Systeme minimieren Verluste und maximieren die Stromausbeute. Moduloptimierer mit Softwarefunktionen erlauben eine individuelle Anpassung.
Dies kann jedoch zusätzliche Kosten verursachen.
Hardwarelösungen
Ein optimierter Gleichspannungswandler passt den Innenwiderstand der Photovoltaikanlage konstant an. Das hilft, den Maximum Power Point (MPP) effizient zu erreichen. Leistungsoptimierer maximieren die Energiegewinnung, auch bei teilweiser Verschattung.
Bypassdioden schützen Solarzellen und beeinflussen dabei die Leistungskennlinie positiv.
Wechselrichter-Hersteller integrieren spezielle Funktionen, um den globalen MPP regelmäßig zu finden. Dies erhöht die Effizienz im gesamten photovoltaischen System. Filter helfen dabei, Störungen zu minimieren und präzises MPP-Tracking zu gewährleisten.
Fazit
MPP-Tracker steigern die Effizienz von Photovoltaiksystemen. Sie passen den Betrieb an Sonneneinstrahlung und Temperatur an. Mit Verfahren wie Spannungserhöhung oder Lastsprung maximieren sie die Energieausbeute.
Bypassdioden schützen bei Teilverschattung und verbessern die Nutzung.
Mehrere Maximum Power Point Tracker lohnen sich bei verschiedenen Modulausrichtungen. Software- und Hardwarelösungen ermöglichen präzises MPP-Tracking.
Solarsysteme gewinnen so mehr Leistung und arbeiten zuverlässiger.
📊 Unser Amortisationsrechner
Unser Amortisationsrechner für PV-Anlagen ist ein unverzichtbares Tool, um die finanziellen Vorteile Ihrer Investition klar und verständlich zu sehen. Probieren Sie es aus und erfahren Sie, wie schnell sich Ihre PV-Anlage amortisieren kann.
Häufig gestellte Fragen
Ein MPP-Tracker (Maximum Power Point Tracker) sorgt dafür, dass Solarmodule stets mit maximaler Effizienz arbeiten. Er findet den Punkt, an dem Strom und Spannung die höchste Leistung liefern, und passt das System automatisch an veränderliche Bedingungen wie Sonneneinstrahlung und Temperatur an.
Ein MPP-Tracker besteht aus Sensoren, einer Steuereinheit und einem Gleichspannungswandler. Die Sensoren messen Strom und Spannung, die Steuereinheit berechnet den optimalen Betriebspunkt (MPP), und der Wandler passt Strom und Spannung entsprechend an – so wird die Energieausbeute optimiert.
Zu den gängigen MPPT-Methoden gehören das Spannungserhöhungsverfahren, das Lastsprungverfahren (Perturb & Observe) und die Methode der konstanten Spannung. Jede Methode hat spezifische Vorteile je nach Lichtverhältnissen und Systemtyp.
Durch Techniken wie Schattenmanagement, Bypassdioden und Sweeping-Funktion (regelmäßige Suche nach dem globalen MPP) kann der MPP-Tracker auch bei Teilverschattung den Ertrag maximieren und Schäden an Solarmodulen vermeiden.
Softwarelösungen analysieren kontinuierlich Leistungsdaten und passen den Betrieb intelligent an (z. B. Solaredge). Hardwarelösungen, wie Gleichspannungswandler und Moduloptimierer, regulieren physikalisch den Innenwiderstand der Anlage für optimale Energiegewinnung.
