Kapitel 6: Installation & Betrieb
Sicherheit & Schutzmaßnahmen
Arian Elezkurtaj
Stand:
Photovoltaikanlagen gelten heute als technisch ausgereift und sicher, dennoch ist ein funktionierendes Schutzkonzept wichtig, genau wie bei jeder anderen elektrischen Installation auch. Besonders bei Gewittern oder Netzstörungen können hohe Spannungen entstehen, die die Anlage, elektrische Geräte oder Gebäude gefährden.
Zusammenfassung
Überspannungsschutz ist Pflicht, spätestens seit der Normenanpassung 2018.
Überspannungsschutz schützt Wechselrichter, Stromspeicher und Elektronik vor Blitz- und Netzspitzen.
Ein äußerer Blitzschutz (Blitzableiter) ist nicht automatisch gesetzlich vorgeschrieben, wird aber empfohlen.
Blitzschutzsysteme und Trennungsabstände sind bei bestehenden Blitzschutzanlagen zu beachten.
Schutzkonzepte sollten von Fachbetrieben geplant und installiert werden, um Normen einzuhalten und Versicherungsanforderungen zu erfüllen.
Wie sicher sind Photovoltaikanlagen grundsätzlich?
Photovoltaikanlagen sind technisch robust und gelten als sehr sicher, wenn sie nach gültigen Normen installiert werden. Die Module selbst sind nicht der Hauptgrund für Störungen oder Unfälle. Risiken entstehen vor allem durch Überspannungen infolge von Gewittern, Blitzschlägen in der Nähe oder durch Schaltvorgänge im Stromnetz. Moderne Schutzmechanismen verhindern Schäden zuverlässig, wenn sie korrekt ausgeführt sind.
Überspannungsschutz bei Photovoltaikanlagen
Ist ein Überspannungsschutz Pflicht?
Ja, für Photovoltaikanlagen ist ein Überspannungsschutz seit dem Ende der Norm-Übergangsfristen 2018 verpflichtend. Das ergibt sich aus den Normen DIN VDE 0100-443 und DIN VDE 0100-534. Diese Normen regeln die Installation von Überspannungsschutzeinrichtungen (Surge Protective Devices, SPDs) im elektrischen System von Gebäuden einschließlich PV-Systemen.
Was bedeutet Überspannungsschutz in der Praxis?
Überspannungsschutz verhindert, dass hohe Spannungsimpulse, zum Beispiel nach einem Blitz in der Nähe oder durch Netzschwankungen, elektrische Geräte und Teile der PV-Anlage beschädigen. Selbst wenn kein direkter Blitzeinschlag erfolgt, können durch elektromagnetisch induzierte Spannungsspitzen Schäden entstehen.
Wo wird der Überspannungsschutz installiert?
Der Schutz wird dort installiert, wo elektrische Energie ins Gebäude oder in die PV-Elektronik geführt wird. In der Praxis heißt das:
AC-Seite (Wechselstromseite): meist im Zählerschrank oder direkt am Ausgang des Wechselrichters.
DC-Seite (Gleichstromseite): am Generatoranschlusskasten nahe den Modulen oder direkt vor dem Wechselrichter.
Daten- und Kommunikationsleitungen: bei Bedarf ebenfalls geschützt, etwa bei Überwachungs- oder Steuerleitungen.
Solche Schutzgeräte (auch SPD-Typ 2 nach Norm) sorgen dafür, dass gefährliche Spannungsimpulse bereits auf der Quelle abgefangen werden, bevor sie Schäden anrichten.

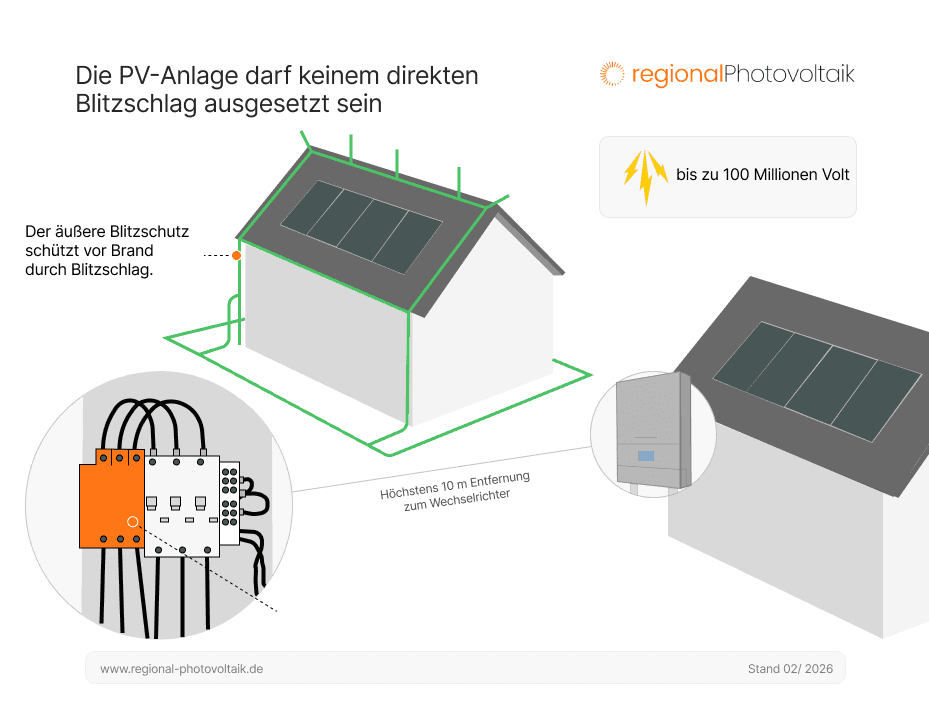

Blitzschutz bei Photovoltaikanlagen
Ist ein Blitzschutz notwendig?
Ein Photovoltaik-System erhöht nicht automatisch das Risiko für einen Blitzeinschlag, da Module keine Blitzfänger sind. Dennoch können direkte oder nahe Blitze Überspannungen erzeugen, die die Anlage oder Gebäudeteile schädigen. Deshalb wird ein Blitzschutzsystem bei stark exponierten Gebäuden oder in Blitzschutzzonen empfohlen, nicht aber pauschal für jede Anlage vorgeschrieben.
Ist der Blitzschutz gesetzlich vorgeschrieben?
Nein, ein äußerer Blitzschutz (klassischer Blitzableiter) ist nicht generell gesetzlich vorgeschrieben nur aufgrund einer PV-Anlage. Ausnahmen sind möglich, zum Beispiel durch konkrete Anforderungen von Versicherungen oder bei Gebäuden mit bestehender Blitzschutzanlage, in die die PV integriert werden muss.
Einfach gesagt:
Überspannungsschutz ist Pflicht.
Äußerer Blitzschutz ist keine generelle Pflicht, kann aber sinnvoll sein.
Brandschutz in und um Photovoltaikanlagen
Beim Brandschutz einer Photovoltaikanlage geht es um zwei Dinge. Erstens darum, dass die Anlage selbst kein Brandrisiko darstellt. Zweitens darum, dass im Falle eines Gebäudebrands keine zusätzlichen Gefahren entstehen.
Grundsätzlich gilt: Wird eine PV-Anlage fachgerecht geplant und installiert, ist das Brandrisiko sehr gering. Entscheidend sind dabei eine saubere elektrische Ausführung, korrekt dimensionierte Schutzmaßnahmen und eine durchdachte Leitungsführung.
Ein besonders wichtiger Punkt ist die Führung der Kabel. Gleichstromleitungen verlaufen vom Dach zum Wechselrichter und müssen häufig durch das Gebäude geführt werden. Werden diese Leitungen durch Innenräume, Technikräume oder Fluchtwege verlegt, müssen sie entsprechend geschützt sein.
In der Praxis bedeutet das:
Verwendung von nicht brennbaren Kabelkanälen (z. B. Metall- oder Edelstahlkanäle).
spezielle Schutzummantelungen.
fachgerechte Durchführung durch Decken und Wände.
Ziel ist es, im Brandfall eine Ausbreitung von Feuer oder Rauch zu verhindern.
Ein weiterer zentraler Aspekt betrifft sogenannte Brandabschnitte. Gebäude sind oft in einzelne Bereiche unterteilt, die im Brandfall das Feuer begrenzen sollen. Diese Abschnitte dürfen durch Installationen nicht unzulässig geschwächt werden. Werden Kabel durch solche Bereiche geführt, sind geeignete Brandschottsysteme oder Abschottungen erforderlich, damit die Feuerwiderstandsfähigkeit erhalten bleibt.
Was bedeutet das für deine PV-Anlage?
Photovoltaik-Anlagen müssen technisch so geschützt werden, dass sie keine Gefahr für Menschen, Gebäude oder elektrische Geräte darstellen. Der Vorschrift- und Normrahmen in Deutschland sorgt genau dafür:
Der innere Blitzschutz via Überspannungsschutz ist seit der Normanpassung verpflichtend und schützt vor induzierten Spannungsspitzen, selbst ohne direkten Blitzkontakt.
Der äußere Blitzschutz schützt vor direkten Einschlägen und wird bei exponierten Gebäuden oder bestehenden Blitzschutzsystemen eingesetzt, ist aber nicht zwingend vorgeschrieben.
Der Brandschutz stellt sicher, dass von der PV-Anlage im Brandfall keine zusätzliche Gefahr ausgeht. Dazu gehören eine brandschutzgerechte Leitungsführung, der Erhalt von Brandabschnitten sowie geeignete Abschottungen, wenn Leitungen durch Gebäude oder sensible Bereiche geführt werden.
Normen wie DIN VDE 0100-712, DIN VDE 0100-443 oder DIN EN 62305 (0185-305) geben den technischen Rahmen und die Mindestanforderungen vor. Fachbetriebe planen Schutzsysteme in der Regel als Teil der Gesamtinstallation, sodass alle elektrischen und baulichen Risiken berücksichtigt werden.
Sicherheit im Betrieb und bei Wartung
Auch nach der Installation bleibt Sicherheit ein Thema. Normgerechte Abschaltpunkte, eine klare Dokumentation der Schutzmaßnahmen und ein Monitoring zur Fehlererkennung gehören heute zur Standardinstallation. Im Ernstfall, zum Beispiel bei Wartung oder Störung, helfen diese Vorkehrungen, die Anlage sicher abzuschalten und Risiken für Personen zu minimieren.
Fazit für Hausbesitzer
Photovoltaikanlagen sind bei fachgerechter Planung und Installation sicher. Der Überspannungsschutz ist heute ein verbindlicher Teil der Normanforderungen und schützt zuverlässig vor Spannungsspitzen, egal ob durch Gewitter oder Netzschwankungen. Der äußere Blitzschutz ist keine generelle Pflicht, kann aber dort Sinn machen, wo Gebäude exponiert liegen oder bereits umfassende Blitzschutzmaßnahmen bestehen. Insgesamt sorgt ein abgestimmtes Schutzkonzept dafür, dass deine PV-Anlage über viele Jahre zuverlässig arbeitet und Investition, Technik und Bewohner geschützt bleiben.
